耳鼻咽喉头颈外科手册「图解」7-4-喉和上呼吸消化道

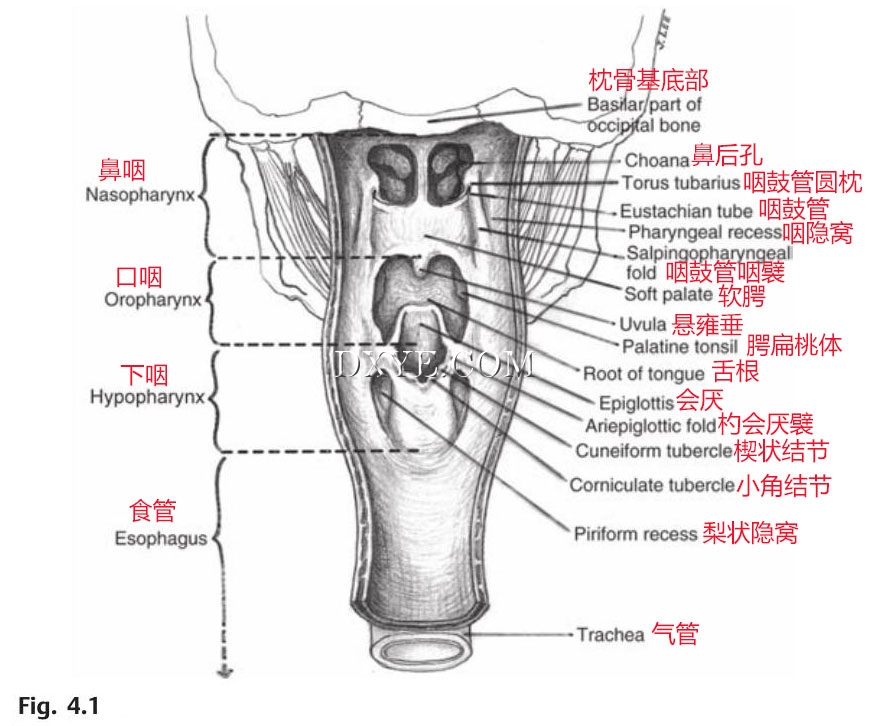

图. 4.1 打开咽后部，显示鼻咽、口咽、下咽的界限。 (From Van de Water TR, Staecker H. Otolaryngology: Basic Science and Clinical Review. S tuttgart/New York: Thieme; 2006: 553.)

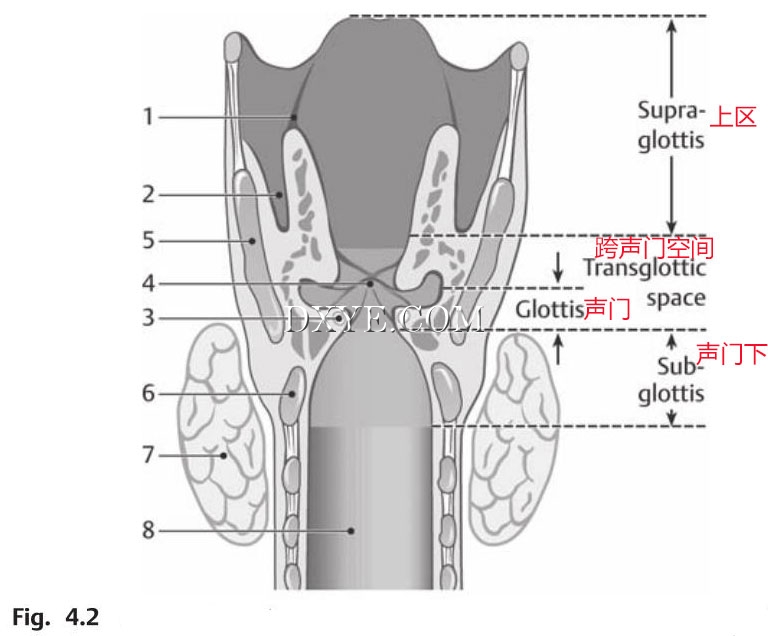

图. 4.2 喉室和个体结构。 1. 杓会厌皱襞，形成喉及喉咽部之间的边界。 2. 梨状窦，属于下咽。 3. 声韧带。 4. 喉前联合。 5. 甲状软骨。 6. 环状软骨。 7. 甲状腺。 8. 气管。 (From Behrbohm H et al. Ear, Nose, and Throat Diseases: With Head and Neck Surgery. 3rd ed. Stuttgart/New York: Thieme; 2009:293.)

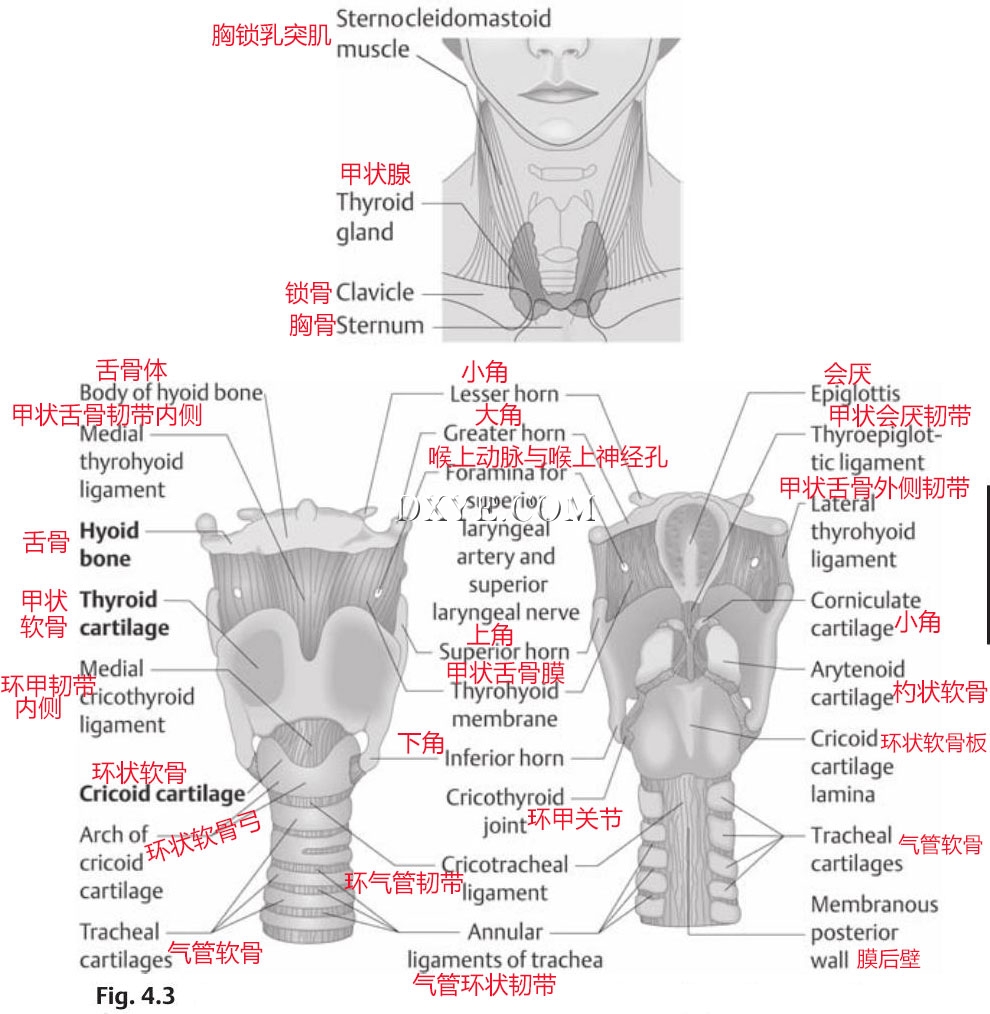

图. 4.3 喉骨和软骨的解剖。 (From Probst R, Grevers G, Iro H. Basic Otorhinolaryngology: A Step-by-Step Learning Guide. Stuttgart/ New York: Thieme; 2006:338.)

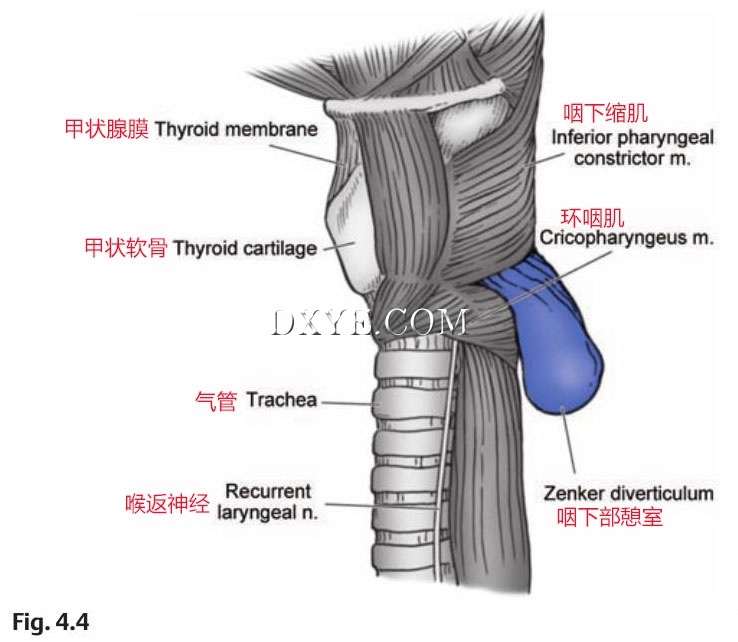

图. 4.4 咽喉解剖包括咽下部憩室图。 (From Stewart MG, Selesnick SH. Differential Diagnosis in Otolaryngology–Head and Neck Surgery. Stuttgart/New York: Thieme; 2011: 289.)

参考：Handbook of Otolaryngology Head and Neck Surgery
